고통.. 아닌.. 교통

 - BTX는 주요 간선도로에 이동식 중앙분리대를 설치(전용차로 확보)하여

  교통거점까지의 신속한 이동을 돕는 서비스

- 출근 시간에 한쪽 방향으로만 교통수요가 집중되는 특성에 착안하여,

  이동식 중앙분리대 설치를 통해 서울→경기 방향 1개 차선을

  경기→서울 방향의 버스 전용차로로 활용하는 개념

- Moveable barrier 방식의 역류가변 중앙분리대를 활용

- 해외에서는 road zipper system 또는 moving barrier system으로 도입

https://youtu.be/IzAGqOfDANM

- 국내 도입예정

 <서부권 BTX>

1단계 : 올림픽대로 일부구간(행주대교∼당산역,10km)

2단계 : (한강시네폴리스IC ~행주대교,8km) 교통수요 및 현장여건 등을 고려 확장

<동부권 BTX>

강변북로 일부 구간(수석IC∼강변역,8.6km)에 도입예정

■ 광역교통특별대책지구 지정 기준

<대도시권 광역교통 관리에 관한 특별법(2020.4.7)>

▷ 광역교통특별대책지구의 지정

   - 국토교통부장관은

     광역교통 개선대책 이행의 현저한 지연 등으로 인하여

     교통 불편이 큰 지역을

     직접 또는 시ㆍ도지사의 요청을 받아

     광역교통특별대책지구로 지정할 수 있다.

<대도시권 광역교통 관리에 관한 특별법 시행령 개정(2020.09.10)>

▷ 광역교통특별대책지구의 지정 기준

   - 광역교통특별대책지구로 지정될 수 있는 지역은

     다음의 기준을 모두 충족하는 지역으로 함

     1. 대규모개발사업이 시행되는 지구 중

        입주가 진행되었거나

        1년 이내에 입주가 진행될 예정인 사업지구일 것

     2. 다음 중 어느 하나에 해당하는 경우로서

        확정된 광역교통 개선대책 이행의 현저한 지연 등으로

        교통 불편이 크게 발생했거나 발생할 것이 예상될 것

     가. 광역교통개선대책 이행률 또는 집행률이 100분의 50 미만인 경우

            이행률 : 이행 완료된 광역교통개선대책 사업수를 해당 사업지구의 전체 광역교통개선대책 사업수로 나눈 비율

            집행률 : 이행 완료된 광역교통개선대책 사업비용을 해당 사업지구의 전체 광역교통개선대책 사업비용으로 나눈 비율

     나. 광역교통개선대책에 포함된 철도 건설사업이

          광역교통개선대책의 준공 예정일을 기준으로 1년 이상 지연되는 경우

  - 시ㆍ도지사가 특별대책지구의 지정을 요청하는 경우로서

    국토교통부장관이 가목 또는 나목에 준하는 사정이 있다고 인정하는 경우

■ 도시교통정비 촉진법 시행령 개정

□ 주요내용

- 교통영향평가 강화를 위해

  앞으로는 공공개발 사업지구 내 개별 아파트 단지에 대해서도

  교통영향평가*를 실시하여 단지 내 교통안전을 개선

- 교통영향평가서의 변경 심의에서 정한

   “교통개선대책의 실효성이 현저하게 감소된 경우"를 신설하여 규정

① 공공개발 사업지구의 개별 아파트단지 교통영향평가 실시

  ㅇ 공공개발 사업지구 내 개별 아파트 단지에 대해서도

      교통영향평가를 실시하고

      주변 교통흐름에 많은 영향을 미치는 대형 건축물에 대해서는

      교통영향평가 수준을 강화

  ㅇ 또한, 교통영향평가를 실시한 사업지구 내 개별 건축물은

      약식으로 교통영향평가를 실시할 수 있으나,

      앞으로 21층이상 또는 연면적 10만제곱미터 이상인 대규모 건축물등의 경우에는

      교통영향평가 수준을 강화하여

      주변 도로 정체와 주정차 등 발생 가능한 교통 혼잡에 대해

      시공간적 범위를 확대하여 교통 소통을 검토하고 개선대책을 마련

② 현행 교통영향평가 지침에 규정된 교통영향평가 변경심의 대상을

    시행령으로 명확히 규정하여 교통영향평가의 실효성을 확보

   ㅇ “교통개선대책의 실효성이 현저하게 감소된 경우"란

       다음 각 호의 어느 하나에 해당하는 사유를 말한다.

<건축물>

가. 주요한 차량 또는 보행 동선체계상 새로운 교차지점이 발생 하는 등 중요한 변화가 있는 경우

나. 진·출입구의 위치가 주변 교차로와 「도로와 다른 시설의 연결에 관한 규칙」제6조 제3호에 따른

     교차로 연결 금지구간 이내로 가까워진 경우

다. 진·출입구에서 주차장 진출입램프 또는 주차장 출입구까지의 거리가 짧아진 경우

라. 주차동선체계가 변화되거나 새로운 교차지점이 발생한 경우

마. 진·출입구의 위치 변경으로 다른 사업지구의 진·출입구와 100m 이내에 있는 경우

바. 진·출입구가 신설되거나 폐지되는 경우

<택지개발 등 개발사업>

가. 중로 이상의 가로와 교차로가 신설 또는 폐지되거나, 도로의 위계가 변경된 경우

나. 노외주차장의 위치가 변경되거나 도시철도 정거장 및 터미널의 위치가

    주요 가로망체계상 위계가 다른 도로로 변경되는 경우

다. 진·출입 허용구간을 다른 방위의 도로로 변경한 경우

라. 동일한 진·출입허용구간 이내에 진·출입구를 2개 이상 개설하여 이들의 간격이 100m 이내에 있는 경우

마. 기 교통영향평가시와 비교하여 용도별 통행발생량이 100분의 30 이상 증가하는 경우

■ 광역교통특별대책지구

신도시 등 광역교통개선대책의 이행이 장기간 지연되어 교통불편이 큰 지구를

특별대책지구로 지정하고

특별대책을 수립토록 하는

｢대도시권 광역교통 관리에 관한 특별법｣ 개정안의 주요 내용은 다음과 같음.

① 광역교통특별대책지구 지정

국토부장관은 광역교통개선대책 이행의 현저한 지연 등으로 인하여

교통불편이 큰 지역에 대하여

대도시권 광역교통위원회의 심의를 거쳐

광역교통특별대책지구로 지정

* 특별대책이 충분히 이행되어 특별대책지구의 지정 목적이 달성된 경우

  광역교통위원회 심의를 거쳐 지정 해제

② 광역교통특별대책의 수립

특별대책지구로 지정된 지역은

광역교통개선대책의 이행이 지연되는 교통시설에 상응하는

광역버스 등 대중교통수단을 확보토록 하고

버스전용차로, 환승시설 등 대중교통시설을 확충·개선

③ 특별대책 이행에 필요한 재원확보 근거 마련

특별대책이 수립되어 원활히 이행될 수 있도록 관련 재원은

신도시 등 개발사업의 시행자가 우선적으로 부담

■ 교통기술사 기출문제

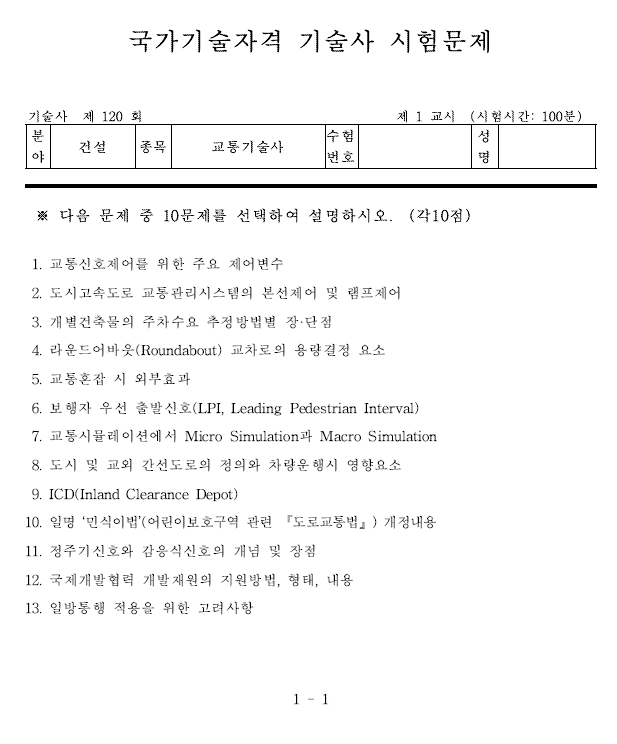

- 제120회 교통기술사(2020년 2월)

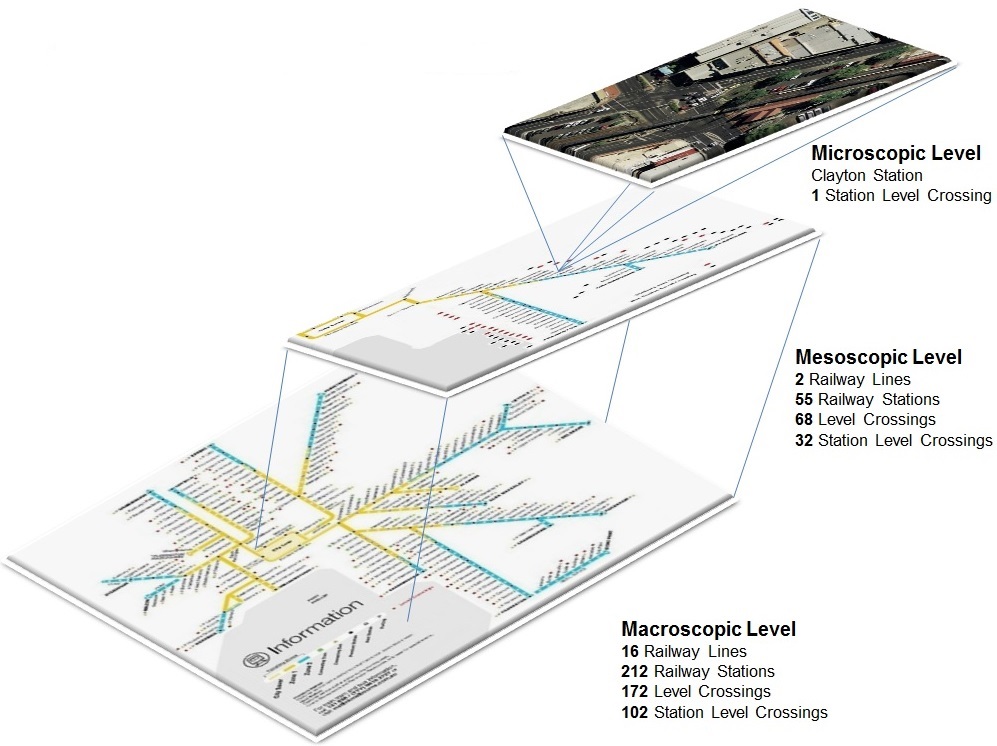

■ 교통 시뮬레이션(Macroscopic, Mesoscopic, Microscopic simulation)

[자료출처: 포함공대신문 http://times.postech.ac.kr/news/articleView.html?idxno=8807]

▷ 교통 시뮬레이션은 분석 범위 및 교통 흐름을 표현하는 정도에 따라

  - Macroscopic simulation, 거시적 시뮬레이션

  - Mesoscopic simulation, 중시적 시뮬레이션

  - Microscopic simulation, 미시적 시뮬레이션으로 구분

▷ 거시적(Macroscopic) 시뮬레이션

- Macroscopic 시뮬레이션은 가장 큰 네트워크 분석 범위로써 시뮬레이션 상에서 교통량, 속도, 밀도를 구간 기반으로 나타낼 수 있는 분석

- 차량의 종류 및 특성에 상관없이 도로에 존재하는 모든 차량의 상태 정보를 파악하고, 시간당 특정 구역을 지나가는 차량의 흐름 정보를 종합하여 대략적인 현재 교통흐름 상태를 파악하는데 활용

- 지역 간 교통의 장기적 예측에 주로 사용되며, 일반적으로 네트워크의 규모가 크고 간략화된 네트워크에 대한 분석에 활용하여 교통수요 분석 등에 활용

- 이러한 Macroscopic 교통 시뮬레이션은 교통수요예측 4단계 모형(통행발생, 통행배분, 수단 배분, 노선 배정)을 기반으로 하며, 대표적인 시뮬레이션 도구로는 TransCAD, Emme/4 등이 있음

▷ 중시적(Mesoscopic) 시뮬레이션

- Mesoscopic 교통 시뮬레이션은 교통흐름 표현의 중간 단계에 속하는 시뮬레이션으로, 거시적 정보와 미시적 정보를 모두 수집하여 현재의 교통흐름을 판단하는 역할을 수행

- Microscopic 교통 시뮬레이션이 도로 구간에 대한 정보만을 기반으로 하여 시뮬레이션을 분석한다면, Mesoscopic 교통 시뮬레이션은 집계된 개별차량 정보를 모형화하여 시뮬레이션에 적용

- 이러한 시뮬레이션 기술은 차량 간의 상호작용은 반영되지 않지만, 대규모 네트워크 계산에 있어 효율적으로 활용할 수 있는 장점이 있음

- Mesoscopic 교통 시뮬레이션 분석은 Macroscopic과 Microscopic의 중간단계 분석을 시행하며, SATURN, CONTRAM, METROPOLIS 등의 교통 시뮬레이션 Tool이 있음

▷ 미시적(Microscopic) 시뮬레이션

- Microscopic 교통 시뮬레이션은 도로 교통 문제 해결을 위해 가장 일반적이고 광범위하게 이용되고 있는 기술

- Microscopic 교통 시뮬레이션은 개별차량 모형 및 운전행태(차량 추종, 차로 변경, 간격 수락, 경로 선택 등)를 반영한 시뮬레이션 모형으로, 교통운영 평가 및 교통관리 전략 수립 등에 적합한 시뮬레이션 기술

- Microscopic 교통 시뮬레이션은 개별차량을 시뮬레이션의 단위로 하여 차량 추종, 차로 변경 등의 모형을 기초로 결과를 도출한다는 점에서, 교통량, 속도, 밀도의 관계식을 기초로 하는 Macroscopic 교통 시뮬레이션 및 Mesoscopic 교통 시뮬레이션과 구분

- 또한, 도로교통 시스템을 구성하고 있는 차량을 승용차, 버스, 트럭 등으로 구분하여 분석할 수 있으며, 차량 외에 보행자, 자전거, 오토바이 등에 대한 분석도 가능한 시뮬레이션 기술

- 미시적 모형은 TSIS, VISSIM등의 교통 시뮬레이션 Tool이 있음

■ 교통기술사 기출문제

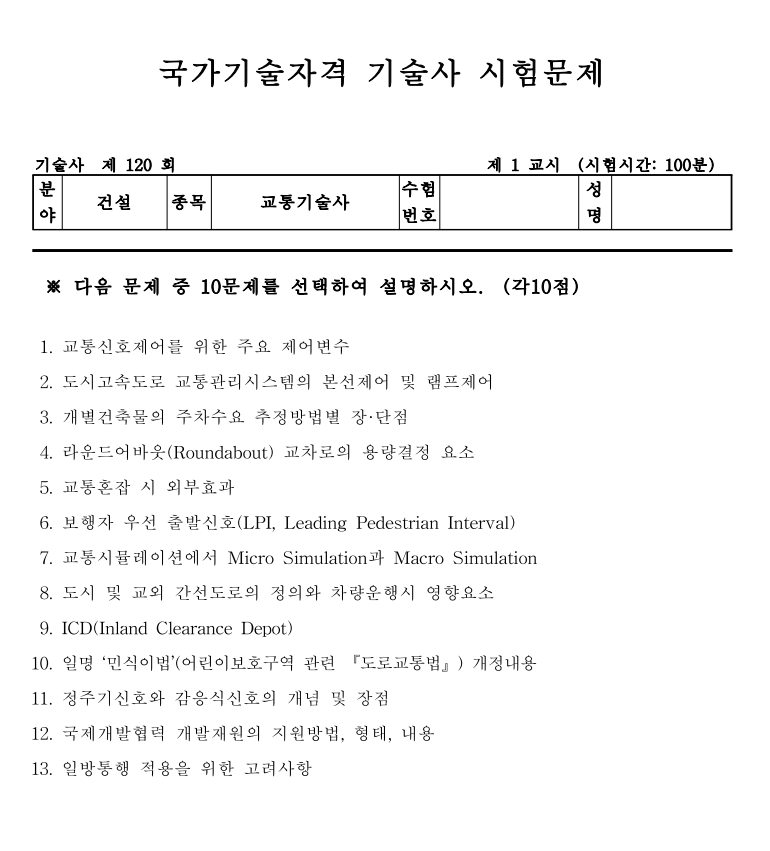

- 제120회 교통기술사(2020년 2월)

■ 교통기술사 기출문제

- 제119회 교통기술사(2019년 8월)

- 간선급행버스체계(BRT, Bus Rapid Transit)를

지하철 수준으로 향상시킨 최고급형 BRT를 도입하기 위해

「S-BRT 표준 지침(이하 가이드라인)」을 마련

- S-BRT는 전용 도로, 첨단 정류장 등 전용 시설과 운영 시스템을 활용

빠른 속도와 편리성으로 지하철 수준의 버스 서비스를 제공하는 최고급형 BRT로

급행기준 평균 운행속도 35km/h(일반 25km/h), 출·도착 일정 2분 이내, 이용객 편의성 등을 목표 서비스 수준으로 정함

- 이러한 서비스 수준을 달성하기 위해

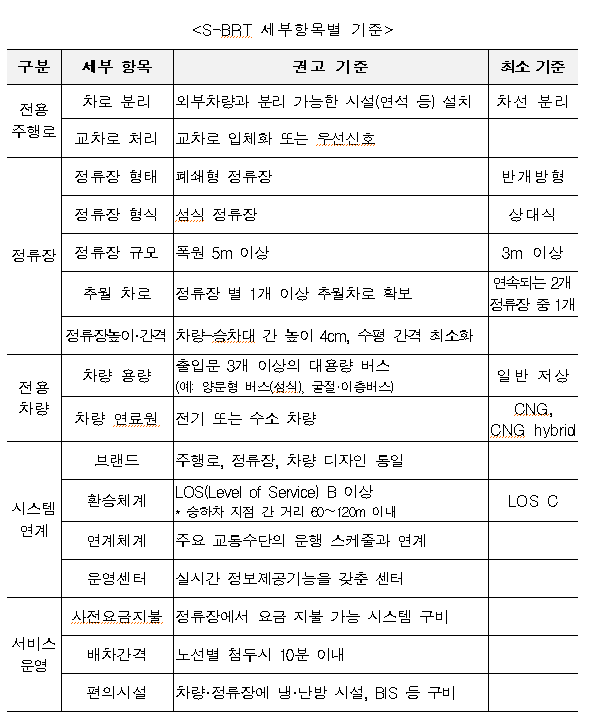

전용주행로, 정류장 시설, 차량·운영 시스템 등 총 5개 분야,

총 16개 세부요소별 권장 및 필수요건을 제시

- 표준가이드라인에 따라 S-BRT가 도입되면

일반도로와 분리된 전용도로와 입체화된 교차로(또는 우선신호), 추월차선을 활용하여,

도로 지·정체와 상관없이 지하철과 같이 정류장에서만 정차할 수 있어

기존 BRT에 비해 속도와 정시성이 대폭 향상

ㅇ 또한 승객들이 직접 이용하는 정류장도 개선하여,

눈비 미세먼지 등 외부환경으로부터 보호되는 폐쇄형 또는 반개방형으로 설치하고

수평승하차도 가능토록 하여 승하차 시간을 단축하고 교통약자 편의를 증진할 예정

ㅇ 운행 차량도 수소·전기버스 등 친환경 차량을 우선 운행하고,

수요가 집중되는 출퇴근 시간에는 굴절버스 등 대용량 차량을 투입하여

이용자들이 만차로 인한 추가 대기 없이 쾌적하게 이동할 수 있도록 지원할 계획

ㅇ 지하철 등 주요 연계 교통수단까지의 환승거리를 최소화하고

운행스케줄을 연계한 급행버스 서비스를 도입하여 환승편의를 강화할 예정

정류장 내 사전요금지불시스템을 도입하고,

차량 및 정류장에 냉·난방 시설, wifi, 위치정보 표시서비스 등 이용객 편의서비스를 제공할 계획

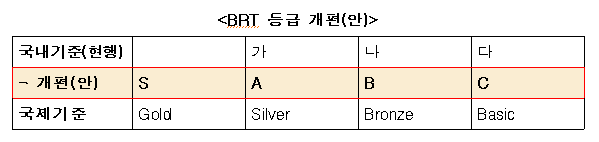

ㅇ 국토교통부에서는 표준가이드라인에 따라 S-BRT가 도입이 되면 국제기준(BRT Standard, ITDP) 최고 수준인 Gold 등급*의 BRT가 실현될 것으로 기대

* ITDP는 BRT 성능·운영수준 등에 따라 4개 등급(Gold, Silver, Bronze, Basic)으로 구분하고 있으며,

전용주행로 및 추월차로, 외부환경으로부터 보호되는 정류장, 수평 승하차 시설 등을 갖춘 최상급 BRT를

Gold 등급으로 규정

1. 제정 사유

도시지역의 지역 특성 및 교통 특성을 고려하여

자동차의 주행속도를 낮추고,

도로와 주변의 환경 개선,

보행자 등 도로 이용자의 안전 향상을 위한

사람 중심의 도시지역도로를 신설 또는 개량할 때 적용하는 설계 기준을 정하기 위함.

2. 주요내용

가. 총칙(제1장)

- 지침의 제정 목적과 적용범위를 설정하고, 지침에 사용되는 용어와 새롭게 도입되는 용어에 대한 정의 추가

나. 설계속도와 선형(제2장)

- 도시지역도로의 설계속도와 평면곡선 반지름의 크기·길이, 정지시거 등 기하구조 설계를 위한 기준을 제시

다. 횡단구성(제3장)

- 차로, 중앙분리대, 길어깨, 자전거도로, 보도 등 도시지역도로의 횡단을 구성하는 요소에 대한 설치 기준 제시

라. 평면교차(제4장)

- 평면교차로의 교차 각, 설치 간격 등의 설치 기준과 평면교차로의 횡단시설, 진출입부, 인접 기타시설, 회전교차로의 설치 및 설계 기준 제시

마. 교통정온화시설(제5장)

- 자동차의 통행 속도를 줄이고, 보행자의 안전·쾌적한 도로 환경 조성을 위해 설치하는 교통정온화시설의 설치 기준 제시

바. 안전 및 부대시설(제6장)

- 교통정온화시설과 함께 설치하는 안전시설 및 부대시설, 배수 등의 기준을 제시
